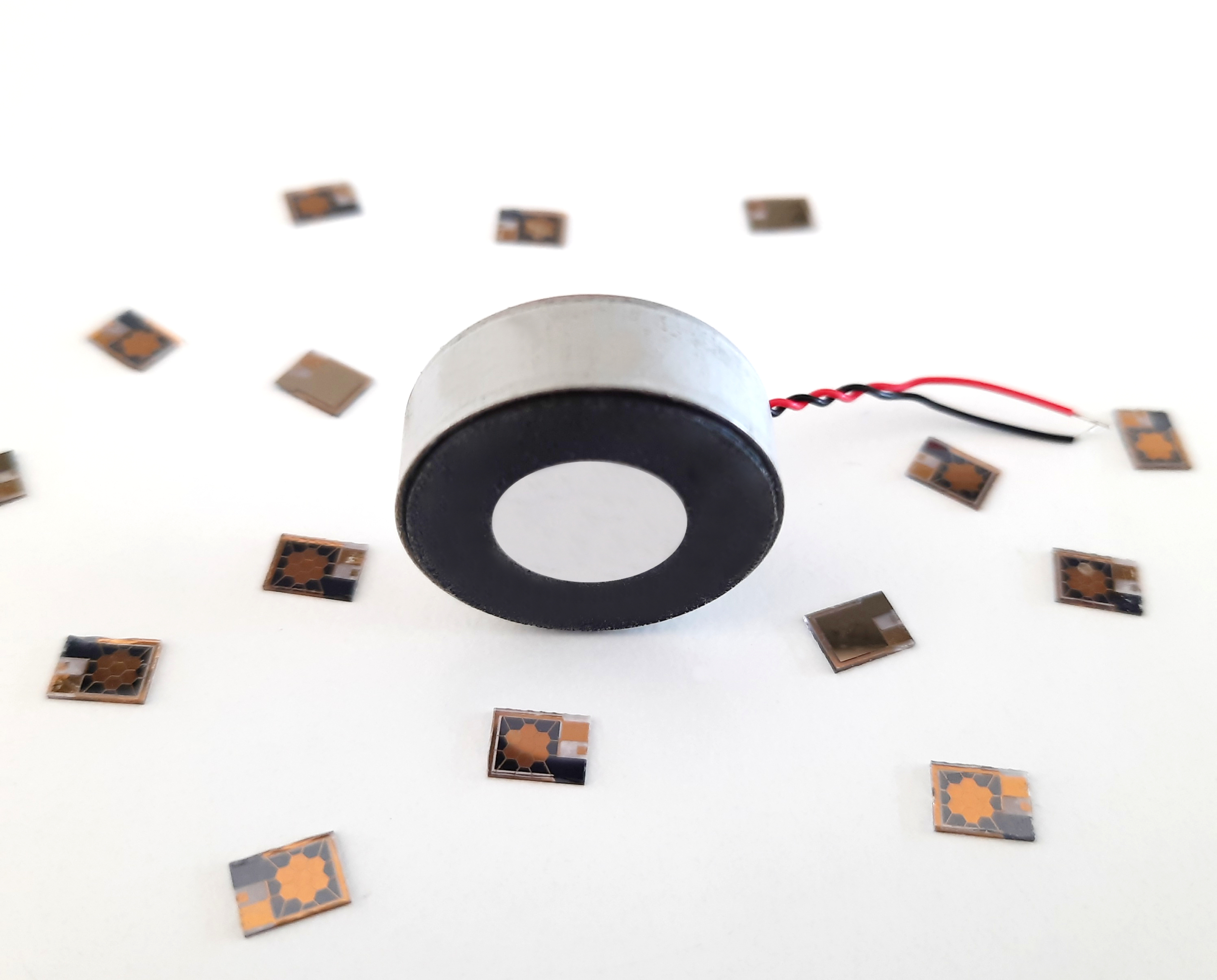

Perfekter Partner für PMUTs – hervorragend für die Kombination mit hochsensitiven PMUTs ist unser neuer, leistungsstarker 175 kHz-Einfachwandler SC517.
Nach Überarbeitung des Anpassmaterial-Designs zeichnet sich der SC517 vor allem durch ein starkes Echosignal und eine hervorragende Performance in einem Arbeitsbereich zwischen 0.1 und 1 Meter aus. Er besitzt eine vergleichsweise große Reichweite, eine robuste Bauweise im Blechschirm und einen kosteneffektiven Aufbau. Damit eignet sich der SC517 als perfekter Partner für PMUTs. Die seit einigen Jahren auf dem Weltmarkt verfügbaren PMUTs (piezoelektrische mikromechanische Ultraschallwandler) sind – verglichen mit anderen Ultraschallsensoren – schwache Sender, aber hochempfindliche Empfänger. So entstand die Idee für ein kombiniertes Ultraschall-Sensorsystem: der SECO-Ultraschallwandler SC517 als Sender gemeinsam mit einem hochempfindlichen PMUT als Empfänger.
Lesen Sie hierfür auch den Beitrag „SECO+PMUT für Reichweiten bis 30 Meter„.
Gerne passen wir unseren SC517 individuell an Ihre spezielle Anwendung an.
SC517 – Highperformer aus unserer innovativen, designüberarbeiteten SC5X-Serie:
Mit der SC5X-Serie präsentiert sich unser Einfachwandler in überarbeitetem Design und mit noch besserer Performance. Einfachwandler von SECO Sensor verbinden die vergleichsweise hohe Reichweite der richtscharfen Ultraschallwandler mit der schnellen Wiederholrate der Impulswandler. Das macht sie zu universell einsetzbaren Produkten, mit denen sich industrielle Sensoren für verschiedenste Messaufgaben konstruieren lassen. SC5X- Ultraschallwandler sind unsere Einfachwandler der nächsten Generation. Sie arbeiten je nach Baugröße in einem Bereich von 80 bis 400 kHz. Außerdem besitzen sie die gewohnt hohe Echospannung der Einfachwandler. Aufgrund des optimierten Designs punkten sie mit noch kürzeren Ein- und Ausschwingzeiten und ermöglichen damit höhere Wiederholraten – für mehr Effizienz in Ihrer Produktion!
Details zum PMUT:
PMUTs (Piezoelectric Micromachined Ultrasonic Transducers) sind miniaturisierte Ultraschallwandler, die auf piezoelektrischen Effekten basieren. Im Vergleich zu herkömmlichen Ultraschallwandlern bieten PMUTs eine höhere Integrationsfähigkeit und geringeren Stromverbrauch, was sie somit ideal für tragbare und kompakte Anwendungen macht. Sie bestehen aus dünnen piezoelektrischen Schichten, die auf Siliziumsubstraten gefertigt werden. PMUTs werden in zahlreichen industriellen Bereichen eingesetzt, wo sie präzise Messungen und Bildgebung in kleinem Maßstab ermöglichen. Besonders ihre geringe Größe und Effizienz machen sie zu einer Schlüsseltechnologie in der modernen Ultraschalltechnik.
