Einfach besser! – ​300 kHz Ultraschallwandler mit deutlich gesteigerter Signalstärke

27.03.2019 | Innovationen, Produkte

Um den Kundenanforderungen nach einem 300 kHz Wandler mit großer Reichweite bei gleichzeitig geringer geometrischer Abmessung zu begegnen, stellen wir Ihnen die neuen Einfachwandler SC031 und SC031.F vor.

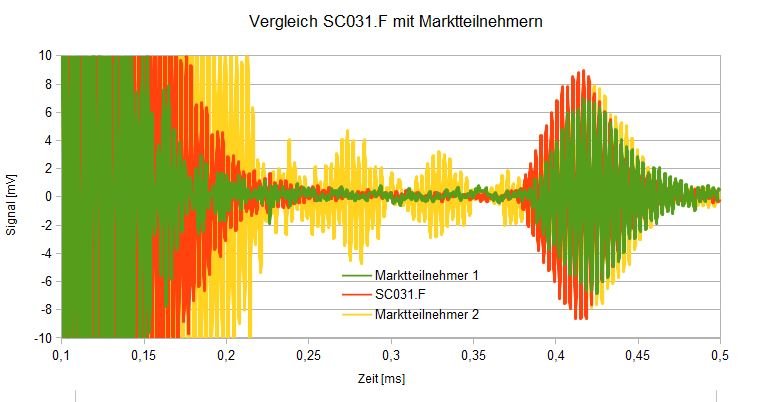

Im Vergleich zum gleichgroßen 300kHz Ultraschallwandler SC029 zeichnet sich der SC031 durch ein dreimal so großes Echosignal, bei gleichzeitig großem Öffnungswinkel aus. Für Anwendungen, welche zusätzliche Signalstärke benötigen, bietet sich der SC031.F an. Dieser besitzt im direkten Vergleich zum SC031 nochmals 30 % mehr Pegel, bei ebenfalls gleicher Bauform. Möglich wird dies unter anderem durch eine Verkleinerung des Öffnungswinkels auf ein Maß, wie es den meisten Kundenanwendungen angemessen ist.

Standardmäßig werden die neuen Wandler in einem Metallgehäuse mit Lötpins angeboten, welches sich durch eine hohe EM-Verträglichkeit auszeichnet.

Auch erlaubt das Gehäuse die Weiterverarbeitung per THT-Montage – ein weiterer Kundenvorteil dieser Gehäusevariante. Unsere SECO-spezifische Einschäummasse ermöglicht es aber auch, den Wandler nahezu rückwirkungsfrei in Ihr kundenspezifisches Gehäuse einzubauen. Dadurch sind wir in der Lage, den Wandler optimal den individuellen Anforderungen Ihrer Anwendung anzupassen.

Durch unser einzigartiges Konzept aus eigenem akustischen Anpassmaterial und Einschäummasse, sowie hochwertigster PZT-Keramiken in Kombination mit einer erfahrenen Entwicklung und Serienfertigung erhalten Sie nur Ultraschallwandler in der höchsten Qualität.

Nutzen Sie die Vorteile!

Erfahren Sie mehr über den Einfachwandler SC031 in unserem Produktfinder.

Weitere Aufbauvarianten und Anpassmöglichkeiten unserer Ultraschallwandler finden Sie hier.

Know-how: Was ist ein Ultraschallwandler?

Ein Ultraschallwandler ist ein Gerät, das Ultraschallwellen erzeugt und empfängt. Ultraschallwellen sind Schallwellen, die eine Frequenz haben, die höher ist als der Bereich, den das menschliche Ohr hören kann – typischerweise über 20 kHz. Der Ultraschallwandler funktioniert auf der Basis der Piezoelektrizität. Piezoelektrische Materialien haben die einzigartige Eigenschaft, dass sie sich verformen, wenn eine elektrische Spannung angelegt wird, und umgekehrt eine Spannung erzeugen, wenn sie mechanisch verformt werden. In einem Ultraschallwandler werden piezoelektrische Materialien eingesetzt, um Ultraschallwellen zu erzeugen und zu detektieren.

Wenn der Wandler als Sender fungiert, wird eine elektrische Spannung an das piezoelektrische Material angelegt, wodurch es sich schnell ausdehnt und zusammenzieht. Diese Bewegung erzeugt Ultraschallwellen, die in das umgebende Medium (zum Beispiel Luft, Wasser oder Gewebe) ausgesendet werden. Wenn der Wandler als Empfänger fungiert, werden die ankommenden Ultraschallwellen durch das piezoelektrische Material in elektrische Signale umgewandelt.

Ultraschallwandler finden in vielen Bereichen Anwendung, darunter in der medizinischen Bildgebung (wie Ultraschalluntersuchungen), in industriellen Prüfungen (zur Materialprüfung und zur Entdeckung von Fehlstellen), in der Abstandsmessung und in der Unterwasser-Sonartechnik.
